ЭТМА УВМ-5М У1

пр-во АО «ПКТБ «ЭЛЕКТРОТЕХМОНТАЖ»
ЭТМА УВМ-5М У1



Установка для обработки трансформаторного масла

Предназначена для термовакуумной обработки трансформаторного масла с целью удаления газов, воды и механических примесей. Используется при монтаже, ремонте, эксплуатации маслонаполненного высоковольтного оборудования как герметичного, так и негерметичного исполнения напряжением до 1150 кВ включительно (силовые трансформаторы, высоковольтные выключатели и др.). Установка может использоваться для нагрева оборудования горячим маслом и сушки твердой изоляции трансформатора.

Изготавливается по ТУ У 34.04624312.012-96. Имеет сертификат соответствия в системе сертификации УкрСЕПРО Украины. Сертифицирована на соответствие требованиям «Технического регламента о безопасности машин и оборудования», утверждённого Постановлением првительства РФ № 753 от 15.09.2009 г.

  • Вид климатического исполнения — У1 по ГОСТ 15150-69.
  • Средний срок службы — не менее 10 лет, гарантийный срок — 1 год.
  • Обслуживающий персонал — 1 человек.
  • Экобезопасность — по ГОСТ 12.1.005-88.
  • Пожаробезопасность — по ГОСТ 12.1.004-91.
  • Электробезопасность — по ГОСТ 12.2.007.0-75.

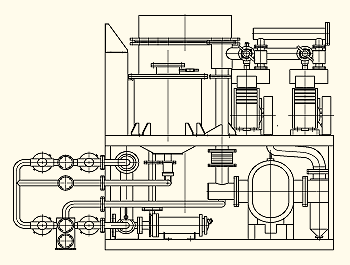

Установка УВМ-5 (схема)Установка ЭТМА УВМ-5 У1 (контейнер условно не показан)



Блок вакуумный БВ-1 (схема)Блок вакуумный БВ-1

Характеристики

  Наименование параметра Значение параметра
1 Установка ЭТМА УВМ-5 У1
1.1 Производительность, м3/ч:
- в режиме обезгаживания, сушки и фильтрации
- в режиме нагрева и фильтрации, не менее
2...6
6
1.2 * Параметры обработанного масла:
- объёмное газосодержание,%, не более
- массовое влагосодержание, г/т, не более
- содержание механических примесей, г/т, не более
- тонкость фильтрации, мкм
- класс чистоты по ГОСТ 17216, не хуже
- пробивное напряжение, кВ, не менее

0,1
10
10
5…20
9
70
1.3 Максимальная температура масла на выходе в режиме нагрева, °С, не более 85
1.4 Давление на выходе, кг/см2, не менее 3.0
1.5 Мощность маслонагревателя, кВт 160
1.6 Удельная поверхностная мощность маслонагреревателя, Вт/см2, не более 1.15
1.7 Максимальная потребляемая мощность, кВт 200
1.8 Характеристики ловушки вымораживания:
- температура поверхности конденсации, °С, не выше
- площадь поверхности конденсации, м2, не менее
минус 50
1,1
1.9 Габаритные размеры, мм, не более 3200х2200х2200
1.10 Масса, кг, не более 3750
2 Блок вакуумный БВ-1
2.1 Быстрота действия (производительность) в диапазоне давлений от атмосферного до 0,26 кПа (2 мм рт. ст.), л/с 180
2.2 Предельное остаточное давление,КПа (мм рт.ст.), не более
- полное без газобалласта
- полное с газобалластом
6,7х10-3 (5х10-2)
0,4 (3)
2.3 Мощность двигателя агрегата вакуумного золотникового АВЗ-180, кВт 15
2.4 Потребляемая мощность, кВт, не более 25
2.5 Габаритные размеры, мм, не более 1850х1050х1650
2.6 Масса, кг, не более 2300
3 Напряжение питания трехфазной сети переменного тока частотой 50 Гц, В 380 +10% -15%
4 Общая длина установки УВМ-5М, мм, не более 6000
5 Общая масса установки УВМ-5М, кг, не более 6050

* Указанные в таблице параметры обеспечиваются за один цикл обработки при следующих параметрах исходного масла: объёмном газосодержании не более 10,5%; массовом влагосодержании не более 50 г/т. При более низких показателях исходного масла обработку следует вести в течение нескольких циклов.

Особенности конструкции

Установка поставляется двумя блоками:

  • первый - установка ЭТМА УВМ-5 У1;
  • второй - блок вакуумный БВ-1.



Установка ЭТМА УВМ-5 У1 выполнена в виде металлического контейнера, внутри которого смонтировано оборудование и предусмотрено место оператора. Оригинальная конструкция нагревателя исключает перегрев и возможность термического разложения масла. Автоматически поддерживается заданная температура масла.

Трёхступенчатая система фильтров позволяет обработать не менее 1000 т свежего масла с завода-изготовителя до регенерации или замены фильтроэлементов. Дополнительный комплект фильтроэлементов поставляется с каждой установкой. Система защит и автоматики предусматривает автоматическое отключение установки при отсутствии потока масла и при перегреве масла.

Насосная группа состоит из трёх вакуумных насосов и двух центробежных герметичных насосов повышенной надёжности с магнитным приводом (два последних разработаны и выпускаются нашей организацией), что обеспечивает полную герметичность при работе установки.

В конструкции предусмотрена вымораживающая камера и возможность подключения адсорберов.

Блок вакуумный БВ-1 также выполнен в виде металлического контейнера, внутри которого смонтирован вакуумный насос АВЗ-180 с системой охлаждения и системой нагрева.
